圖紙于裝修，就好像一場戰爭的戰略綱要。
它的每一個細節都關系到后期家的質量和白花花的銀子，而且圖紙也最能反映設計師的專業程度。
雖然上面密密麻麻的數字和符號確實讓人頭痛，但我們能看懂圖紙就相當于半個設計師。
后期裝修，我們就有底氣和裝修隊和設計師溝通，提出自己的建議，而不是一味被牽著走。
在看圖之前，我們先來了解一下，裝修圖紙到底有哪些？
最基本的也最關鍵的圖紙有：
原始建筑測量圖
裝飾設計平面圖
天花吊頂布置圖
地面材質圖
?? 配電圖
給水走向圖
雖然圖紙很多，但是知道我們明確“看什么”“怎么看”，掌握原則，圖紙也不是非常困難。
下面我們先來看看總體原則，再分圖了解。
四個基本原則
看清比例和尺寸
很多情況下裝修設計圖紙，效果圖和現場之所以會變成買家秀與賣家秀，是因?yàn)樵O(shè)計師沒有按照實際戶型尺寸來做效果圖，所以大家要首先檢查施工圖與效果圖的空間比例是否一致。
看材料選擇是否清晰
其實不僅報價單，施工圖圖最好也能標注主要材料名稱，這樣有利今后施工。
看制作工藝是否標注
這點和材料類似，也是為了便于施工，同時還能約束施工人員在施工過程中偷工減料的行為。
看是否符合人體工學
這點在平面布置中非常重要，吊頂和地面的高度、家具擺放的位置等等都會影響到生活的舒適程度。
關于人體工學，大家可以參考往期文章：
請?jiān)O(shè)計師只為美觀？我是為了3萬人體工學數據
下面我們來一起看看這6個圖各自的重點都是什么。
原始建筑測量圖
一切裝修的基礎
原始建筑測量圖，和名字一樣反映的是房子最原始的狀態。
原始建筑測量圖是一切設計圖紙的基礎，一般由設計師帶隊去現場測量。如果測量圖紙出現偏差，此后的設計圖紙和施工都會因此出現誤差，因此要重視原始建筑測量圖的制作。
原始建筑測量圖包括：
? 房間的具體尺寸、墻體厚度、層高；
? 房間梁柱位置尺寸、門窗洞口的尺寸位置；
? 各項管井(上下水、煤氣管道、空調暖管、進戶電源)的位置、功能、尺寸等項目。
我們?cè)诳丛冀ㄖD時，主要注意下面的部分：
? 承重墻（圖中深色部分），這個后期如果有拆墻需求，一定不能動！

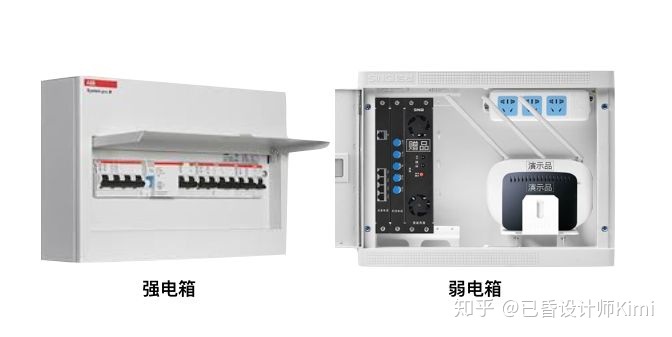

? 強弱電箱等各種設備的原始位置，主要用于后期和裝修公司確實是否有移位（移位一般會多收錢）

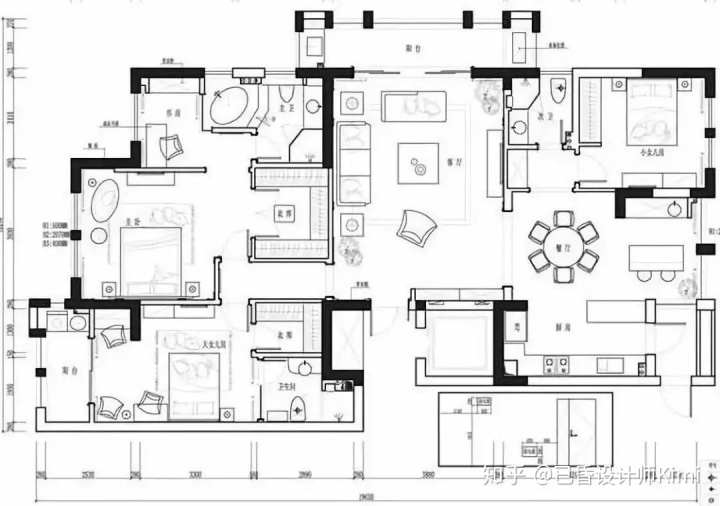

平面布置圖
設計的重中之重
平面布置圖一般就比較好懂，我們和設計師溝通的各種需求都應該體現在這張圖上。
如果平面布置圖做的好，我們后期生活會非常舒服。
平面布置圖包括：
? 墻體定位尺寸，有結構柱、門窗處應注明寬度尺寸；
? 房間名稱要注全稱，如客廳、餐廳、主臥等；
? 室內、外地面標高、墻體厚度應注明；
? 如有樓梯，標明平面位置的安排、上下方向示意及梯級計算；
? 門的開啟方向；活動家具布置及盆景、雕塑、工藝品等的配置。
我們?cè)诳丛冀ㄖD時，主要注意關注我們和設計師溝通的需求是否被滿足：
比如衛生間干濕分離、收納空間是否充足、兒童成長因素是否考慮等等。

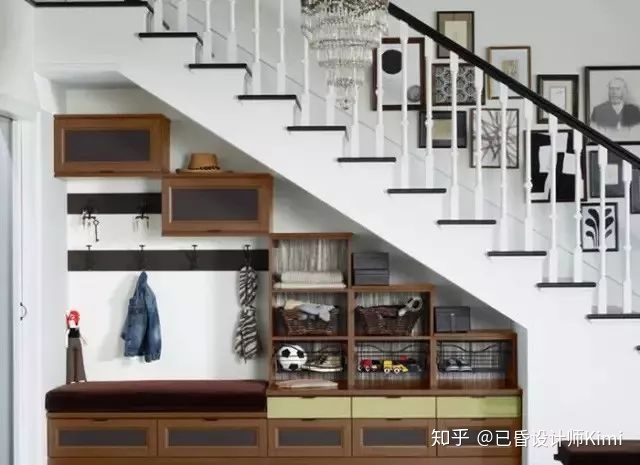

類似的樓梯收納需要提前規劃

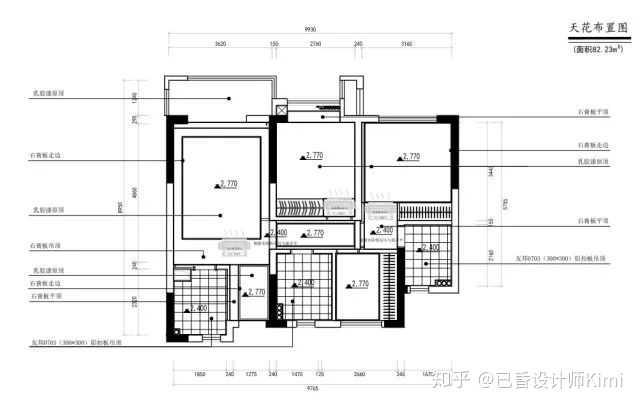

??天花吊頂布置圖
最重要的圖！
天花吊頂可以說是最重要的一張圖了，這和家里的窗簾、燈、空調等眾多關鍵息息相關。
合格的天花吊頂布置圖應該具備：
? 天花造型的尺寸定位、燈具位置及詳圖索引。
? 標注天花底面相對于本層地面建筑面層的高度，同時還要注全使用材質
為什么說這張圖重要，是因?yàn)樗鼤?huì)影響燈、空調等的位置和尺寸。
如果你準備安裝中央空調，那么一定要提前確定尺寸，否則后期可能空調內機根本放不進去。
?? 地面材質圖
地板就靠它了
關于天花板的一切看上面的圖，關于地板的一切就要看地面材質圖了。
地面材質圖還可以結合預算清單來核對工程量，看裝修公司收費是否合理。
它要求標明：
? 需要鋪設的地面材料種類；
? 地面拼花、材料尺寸及不同材料分界線。
? 標注地面高低差，一般陽臺、廚衛都需要落差1-2公分防止水外流
比如上面的圖就沒有說明衛生間到底如何鋪貼，結合我們的看圖原則，這里最好說明鋪貼材質、品牌和工藝哦。
強弱電布置圖
誒，請問插座夠嗎？
強弱電布置圖是設計圖紙中十分重要的一部分，包括了居室內部所有強電和弱電的布置的。
平面布置圖包括：
? 強弱電的分布結構；
? 所有開關的位置以及相對應的電器和燈源
對于強弱電分布圖，我們主要檢查插座的位置和數量：
? 數量要足（可別后期要無數個拖家?guī)Э诘牟寰€板加持）
? 布局要高效，物盡其用；
? 具體點位要合理，可別被大型家具不偏不倚正好擋住。

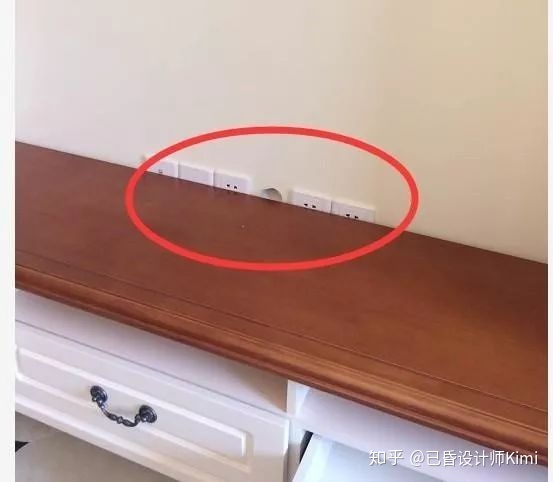

如果不提前確定好，就會出現下面這個人間慘劇...
給水走向圖
簡單卻有用
給水走向圖就比較簡單了，主要是關于廚房、衛生間給排水的布置圖。
給水走向圖包括：
? 給排水線路；
? 給水管道的管徑尺寸
? 管線排布
? 取水位置和高度
在水走向圖，我們主要關注是否是按照左熱右冷來布置，否則后期使用真的反人類。

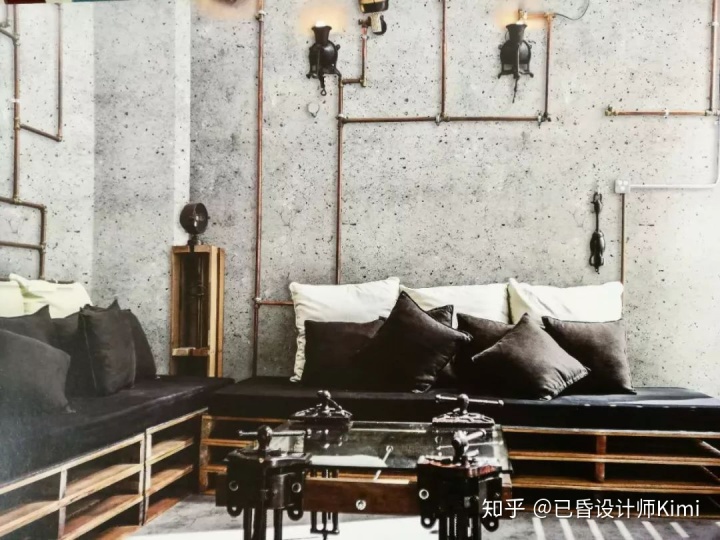

另外，如果水管經過客廳，需要看看水管是否在吊頂內，除非家里是工業風，不然真的非常丑。
圖紙，是用另一種語言表述空間的方式。
今天的只是一些基本圖紙，還有很多局部細節圖。大家在實際裝修的時候，還是要找專業靠譜的設計師裝修設計圖紙，保證設計的專業性和施工的質量哦！
