大家好今天來介紹房間室內設計裝修圖紙的問題，開云體育平臺官網入口，以下是小編對此問題的歸納整理，來看看吧。
文章目錄列表:室內家居裝修設計圖紙有哪些圖紙要按類別就是四大類：平面類、立面類、剖面類、三維示意類。
平面類包括：原始平面頂面圖、平面布置圖、頂面布置圖、頂面放樣圖、燈具布置圖、墻體拆改圖、家具定位圖、地面材質圖、墻面材質圖、插座布置圖、開關控制圖、水位定位圖等等。
立面類的就是各個房間立面的圖紙，這個容易理解。
剖面類主要就是節點圖，大樣圖，是對細部做法進行精確闡述的圖紙，包括節點圖、放樣圖、單體圖（如柜體）等等。
三維示意類不是“標配”，只是碰到特殊情況，用三視圖的方式不容易理解時，用三維圖的方式加以表現。通常幾類繪制方式：cad里直接畫、SU繪制、BIM繪制。BIM目前在家裝類使用還較少，
總而言之：1、一個成熟的設計師，應該有能力把工地上會碰到的一切問題，都在施工圖中解決。2、沒有準確的圖紙，就沒有準確的預算、工藝安排、工序安排、工人安排、材料安排、軟裝安排……圖紙是靈魂的，可惜在國內，被很多濫竽充數的“名片上的設計師”們給耽誤和誤導了。3、以上我說的只是硬裝部分的圖紙，軟裝圖紙 一般是要你做定制家具才會牽扯到。而且沒有下單的話室內裝修設計軟件，定制工廠是不會給圖的。一套完整的家裝設計圖紙包括哪些圖
一套完整的家裝施工圖包括：
1、原始平面圖
也就是這個房子裝修前的原始結構尺寸圖，每個房間的長寬、標高一般都會標注清楚。但是窗高窗下，梁高梁寬這些細節尺寸也可能會有漏標的情況。
2、墻體拆況圖
也就是房屋墻體拆除的位置和尺寸的示意圖，要注意要有每面拆除墻體的長寬尺寸標示。尤其要標明承重墻（不可做任何拆除和損壞）。
3、新建墻體圖
新砌的墻體示意圖，應注意標明區分墻體的材質標示。磚墻和石材砌塊，因?yàn)楸攘亢艽螅仨毼挥诮Y(jié)構梁的上方，否則會損傷樓板。而泡沫混凝土墻和輕鋼龍骨隔墻，因?yàn)楸戎剌p，基本不受位置的限制。

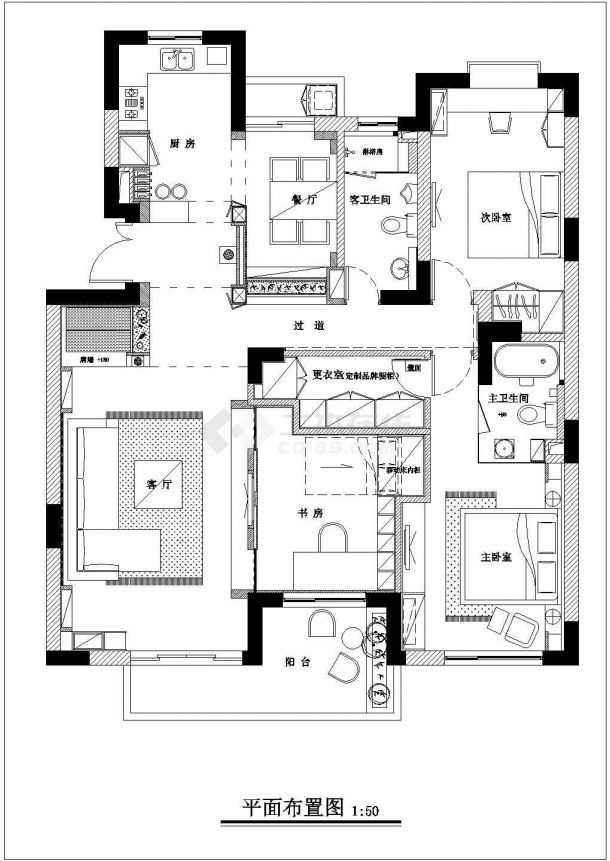

4、平面布置圖
平面布置圖就是預期裝修完成后的布置效果，也是給客戶提供的最適合的家具布置格局圖。需注意家具的尺寸和各動線之間要留出足夠?qū)挾鹊耐ǖ酪怨┎僮骱托凶摺?/p>
5、地面材料布置圖
標注具體的地面區域所用的材質種類，地磚或地板或大理石，以及拼接手法（如地磚有正鋪、斜鋪）。地板和地磚的用料可以根據這張圖紙做初步估計，待到具體下單時再以現場復核為準。
6、天花布置圖
天花布置圖也就是房子的頂面布置，主要是吊頂造型、燈具、各種石膏板、鋁扣板吊頂和頂角石膏線的設置。這里要注意安裝燈具、浴霸燈的標示。
7、天花尺寸圖
天花尺寸圖也是必須有的，是對天花布置圖的細節上的補充，這張圖上要標示每個具體吊頂制作的長寬尺寸，燈具安裝的具體位置。
8、強弱電布置圖
各個強電箱、強電插座、弱電箱、弱電插座的位置標示。確定好按自己的居住需求布置足夠的插座和網線插口等。強電指的是220V的家用電線路，弱電指的是網絡、有線電視、WIFI、火災報警器、監控等通訊類用電線路。
9、開關連線圖
這張圖會標示出每個區域的燈具開關和電源插頭的具體布置情況，注意有些區域要用到雙聯雙控開關，比如進入臥室有控制臥室頂燈的開關。床頭也通常會有控制這個頂燈的開關，方便睡覺前直接關燈不用起身。
10、給排水布置圖
排水布置圖是對冷熱水管的大概走向進行標注示意。給水是指進入房屋住戶內的自來水和采暖熱水。排水是指要從房屋住戶內排出去的污水（廁所污水、廚房污水、陽臺洗衣水等）。
11、立面索引圖
立面索引圖是指在平面圖上標注出后面立面圖視角位置。標注A就代表著廚房這個區域從A處看過去的立面，每個索引出來的標號，都會對應一張這個方向看這個位置的立面圖樣。
12、立面圖紙
包括所有墻面裝飾立面、墻面用材、柜子分割圖。每個索引出來的標號，都會對應一張這個方向看這個位置的立面圖樣。比如廚房就需要（左、右、前、后）4個立面圖紙。每個房間都應該有這樣的立面示意，有些現場打的柜體還需要有內部示意。
13、電氣系統圖
電氣系統圖即電氣系統控制圖。是用來表明供電線路與各設備工作原理及其作用，相互間關系的一種表達方式。是建筑安裝工程中電氣施工圖的組成部分。
14、照明平面布置圖
照明平面布置圖也就是是家用的電氣設備、裝置與線路的平面布置圖紙，是進行電氣安裝的主要依據。這張圖紙對房屋施工隊有重要的指導作用。
15、總說明圖
也就是家庭裝修設計的文字補充說明，包括詳細做法、標準圖集出處、施工注意事項、還有標準批量表格(如門窗對照一覽表)。
16、效果圖
效果圖也就是給客戶看的彩色的預測圖。是通過圖片來表達作品所需要以及預期的達到的效果，過高仿真的制作，來檢查設計方案的細微瑕疵或進行項目方案修改的推敲。效果圖可以有不同角度的好幾張，以實際需要而定。
家庭裝修一套完整的設計圖應包含哪些圖紙一、完整的設計圖紙包括下列內容：
1.設計總說明;
2.總平面圖(大的公寓、別墅要有分區域或各居室平面圖);
3.各部位立面圖及剖面圖;
4.節點大樣圖;
5.固定家具制作圖;
6.電氣平面圖;
7.電氣系統圖;
8.給排水平面圖(涉及改造部分);
9.頂視圖;
10.建筑立面圖(別墅);
11.裝修材料表。
二、平面設計圖
平面設計圖包括底部平面設計圖和頂部平面設計圖兩份。
平面圖應有墻、柱定位尺寸，并有確切的比例。不管圖紙如何縮放，其絕對面積不變。有了室內平面圖后，設計師就可以根椐不同的房間布局進行室內平面設計。設計師在布置之前一般會征詢顧客的想法。臥室一般有衣柜、床、梳妝臺、床頭柜等家具;客廳則布置沙發、組合電視柜、矮柜，有可能還有一些盆栽植物;廚房里少不了矮柜、吊柜;還會放置冰箱、洗衣機等家用電器;衛生間里則是抽水馬桶、浴缸、洗臉盆三大件;書房里寫字臺與書柜是必不可少的，如果是一個電腦愛好者，還會多一張電腦桌。居家的家具可以自己購買，也可以委托設計師設計。如果房間的形狀不是很好，根據設計定做家具，會取得較好的效果。
平面圖表現的內容有三部分，第一部分標明室內結構及尺寸，包括居室的建筑尺寸、凈空尺寸、門窗位置及尺寸;第二部分標明結構裝修的具體形狀和尺寸，包括裝飾結構在內的位置，裝飾結構與建筑結構的相互關系尺寸，裝飾面的具體形狀及尺寸，圖上需標明材料的規格和工藝要求;第三部分標明室內家具，設備設施的安放位置及其裝修布局的尺寸關系，標明家具的規格和要求。
三、設計效果圖
設計效果圖是在平面設計的基礎上，把裝修后的結果用透視的形式表現出來。通過效果圖的展示，家庭裝修房主能夠明確裝修活動結束后房間的表現形式。它是家庭裝修房主最后決定裝修的重要依據。因此是裝修設計中的重要文件。裝飾效果圖有黑色及彩色兩種，由于彩色效果圖能夠真實，直觀地表現各裝飾面的色彩，所以它對選材和施工也有重要作用。
但應指出的是，效果圖表現裝修效果，在實際工程施工中受材料、工藝的限制，很難完全達到。因此，實際裝修效果與效果圖有一定差距是合理的正常的。
四、設計施工圖
施工圖是裝修得以進行的依據，具體指導每個工種，工序的施工。施工圖把結構要求、材料構成及施工的工藝技術要求等用圖紙的形式交待給施工人員，以便準確、順利地組織和完成工程。
施工圖包括立面圖、剖面圖和節點圖：
施工立面圖是室內墻面與裝飾物的正投影圖，標明了室內的標高，吊頂裝修的尺寸及梯次造型的相互關系尺寸，墻面裝飾的式樣及材料、位置尺寸，墻面與門、窗、隔斷的高度尺寸，墻與頂，地的銜接方式等。室內裝修設計圖紙?jiān)趺串?/p>
一份詳細完善的施工圖，每一份都有用，需要具備:
第一，原結構圖，上面?zhèn)渥⒌暮芮宄瓉?lái)的狀態是什么樣子。
二。布局規劃，設計規劃后的布局。
三。拆墻圖，從原結構到平面布局，標注需要拆除的部分。
四。新墻施工圖，注明哪些墻需要新建，有多高多寬，有沒有門窗等信息都在這張圖上表達。
五、平面家具尺寸圖，標注家具尺寸，用于主人選購軟裝尺寸控制。
6.地面鋪裝圖，明確繪制并標注地面高度、材質、排水坡度、地漏、門檻石等地面信息。，指導面的施工，甚至在復雜的地方有剖面來表達施工工藝和節點。
七、頂層布置圖，畫出吊頂結構圖，所有需要施工的頂層信息，包括頂層形狀、材質、高度、燈具、出風口等。，要表達頂部是如何構造的，還需要畫出同樣復雜地方的剖面圖。
八、燈具布置圖，畫出燈具位置的具體尺寸，便于工人準確找出電線重合的施工位置，以及燈孔的準確位置，避免弄錯，造成返工。
九、開關接線圖，畫出開關的位置，以及開關方式和連接到哪個燈具。
十、設備布局、中央空調、新風系統、頂部所有設備的圖紙和表達。
XI。插座具體位置的高壓布置圖和圖紙。
十二。漏洞布局，繪制網孔，電話孔，有線電視孔，以及智能設備所需的設施。
十三。水路布局、給排水布局、進水口和出水口的具體位置。
十四、立面索引圖，標明各立面與對應平面的關系。
施工圖在家裝中的具體作用是什么？
施工圖的詳圖設計師，完成設計后，基本不需要打理施工現場。只要把幾個關鍵節點連接起來，就可以承擔新的設計項目。但是沒有施工圖的人是做不好的，想做好設計師也會被施工過程榨干。
施工圖的存在對于項目中的所有利益相關者也非常重要:
1.對于甲方(業主):
好的施工圖可以提前發現和解決問題，從而避免錯誤施工導致的拆改，造成費用的損失，也不必因?yàn)楹ε沦M(fèi)用過高而忍受錯誤的、不合理的施工。
2.施工圖也是設計者和施工者之間的設計語言表達:
一份完整、詳細、能充分表達設計意圖、尺寸與現場基本一致的施工圖，任何員工都能讀懂。在保證項目精準落地的同時，還能降低設計師、工人、業主的溝通成本。
%2Fresize%2Cm_lfit%2Cw_600%2Ch_800%2Climit_1%2Fquality%2Cq_85%2Fformat%2Cf_auto
別墅大師為你提供當?shù)亟ǚ空撸ǚ繄D紙，別墅設計圖紙;
別墅外觀效果圖服務，千款爆紅圖紙任你選：怎么看cad室內設計圖紙
看cad室內設計圖紙方法：
要看懂室內裝修的cad圖紙，首先要了解個圖塊所表示的是什么東西，如門、窗戶、床、電視機等圖塊，還要知道各個物體邊上都需要排什么，如電視機后面要放電源、高清線、電腦鏈接線等，還要知道各個房間用什么材料等。
臥室一般地面都是地板，衛生間是拋光裝，室內裝修的圖紙主要的是平面布置圖，吊頂布置圖，電視背景墻里面圖等，要注意圖紙各房間標高，吊頂標高，燈槽帶，以及電視背景特出藝術造型的表達。要如何看懂cad圖紙就要多了解室內裝修的知識，了解各種圖塊示意什么設備裝置、各個代號代表了什么材質。
看cad室內設計圖紙掌握事項：
(1)看空間劃分是否合理。首先要找出圖中的墻體部分，從面確定各房間的位置，然后與居室的各房間一一對號，獲得一個直觀的印象。
如果圖中所示與實際情況不一致，則說明設計中對墻體結構進行了改動，對空間重新進行了功能劃分。這時，就要檢查這樣的空間劃分是否合理，自己對這樣的改動是否滿意。
(2) 看家具、設施的安排是否得當。首先要識別各種家具和設施的符號，它們?cè)谄矫鎴D中占了相當大的比例而沒有統一的標識，但一般畫的都很直觀?？炊@些符號，弄清了擺放位置和方向后室內裝修設計軟件，就要檢查各種家具及設施是否使用方便，安排的是否得當。
比如看客廳，先要找到電視機，它的位置決定了電視柜、沙發的位置，決定了落地?zé)?、背景光源的位置，從而確定了客廳的整體布局。電視機擺放的墻面不同，客廳的效果也會不同。
(3)看地面的裝修方式是 否滿意。地面平面圖一般 都標出地面裝修方式，如鋪地磚、木地板或地毯等。因地面的面積很大，對裝修整體效果的影響也非常大，所以要注意對地面用材、處理是否滿意。
以上就是小編對于房間室內設計裝修圖紙 問題和相關問題的解答了，希望對你有用
